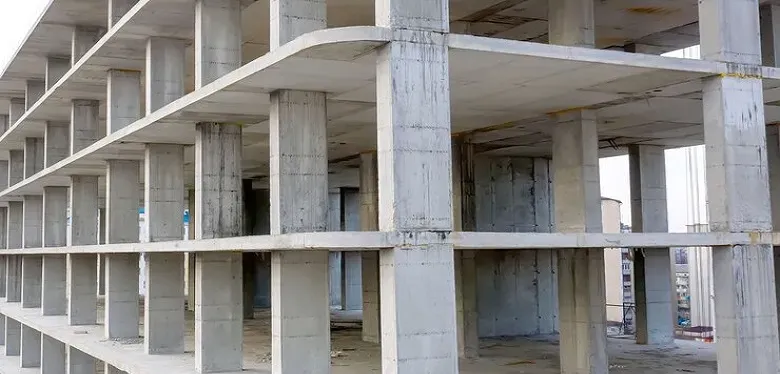

در دنیای مهندسی عمران، استحکام و پایداری یک سازه بتنی، به دقت و کیفیت نقشههای اجرایی آن بستگی دارد. نقشهکشی اسکلت بتنی فراتر از یک ترسیم ساده است؛ این نقشهها زبان مشترک بین مهندس طراح و تیم اجرایی در کارگاه هستند و هرگونه اشتباه در آنها میتواند عواقب جبرانناپذیری به دنبال داشته باشد. در این مقاله، به بررسی اجزا و اصول کلیدی نقشهکشی اسکلتهای بتنی میپردازیم.
ما در توپوگرافی انواع خدمات نقشه کشی مانند نقشه کشی اسکلت بتنی را در اختیار شما عزیزان قرار داده ایم تا بتوانید صفر تا صد زمین های خود از نقشه کشی تا ساخت را در اختیار ما قرار دهید. تنها کافیست با یکی از شماره های درج شده در سایت تماس گرفته و درخواست مشاوره رایگان نمایید.
۱. اهمیت نقشههای سازه بتنی
نقشههای سازه بتنی، ستون فقرات یک پروژه ساختمانی محسوب میشوند. این نقشهها تمام جزئیات مربوط به ابعاد، محل قرارگیری، و مقاطع بتنی و میلگردهای مورد نیاز را مشخص میکنند. اهمیت آنها در سه جنبه اصلی خلاصه میشود:
- ایمنی: تضمین میکنند که سازه توانایی تحمل بارهای وارده (مانند وزن ساختمان، باد، و زلزله) را دارد. این مورد به لطف اندازه گیری های دقیق و مهندسی شده میلگرد هایی محقق میشود که درون بتن جای خواهند گرفت. اگر این محاسبات دقیق نباشند ممکن است با کوچک ترین لرزشی تمامی سازه فروبریزد.
- دقت اجرایی: به تیم کارگاهی کمک میکنند تا ستونها، تیرها و فونداسیونها را دقیقاً مطابق با محاسبات مهندس سازه اجرا کنند. دقت داشته باشید که تیم اجرایی نیز باید در خواندن نقشه های نوشته شده توسط مهندس را داشته باشد . کوچک ترین اشتباه در خواندن نقشه ها میتواند فاجعه های جبران ناپذیری را به وجود بیاورد.
- کنترل هزینه و زمان: با تعیین دقیق مقادیر مصالح (بتن و میلگرد)، از هدر رفت منابع و اتلاف وقت جلوگیری میکنند.
۲. اجزای اصلی نقشههای اسکلت بتنی
یک مجموعه کامل از نقشههای سازه بتنی معمولاً شامل بخشهای زیر است:
الف. پلان فونداسیون (پیریزی)
این نقشه، اولین قدم در ساخت یک سازه بتنی است. پلان فونداسیون، محل دقیق پیها (فونداسیونها) را به همراه ابعاد، عمق، و جزئیات میلگردگذاری آنها نشان میدهد. همچنین، در این نقشه، جزئیات بتن مگر و بتن اصلی، و در صورت لزوم، میلگردهای اتصال به ستونها (اِدکا) مشخص میشوند.
ب. پلان ستونگذاری
این نقشه، محل دقیق هر ستون را در تمام طبقات نشان میدهد. در پلان ستونگذاری، ستونها با یک کد یا نام مشخص میشوند (مثلاً C1، C2) تا بتوان اطلاعات مربوط به آنها را از جدول ستونها استخراج کرد. جدول ستونها شامل اطلاعاتی مانند ابعاد مقطع ستون، تعداد و قطر میلگردهای طولی، و جزئیات خاموتگذاری (آرماتورهای عرضی) است.
ج. پلان تیرریزی و سقف
این نقشه، محل قرارگیری تمام تیرهای اصلی و فرعی در هر طبقه را به همراه ابعاد مقاطع آنها نمایش میدهد. همچنین، نوع سقف (مانند دال بتنی، سقف تیرچه بلوک، یا وافل) در این نقشه مشخص میشود. مهمترین بخش این نقشهها، نمایش میلگردهای کششی، فشاری و برشی در تیرها است.
د. جزئیات مقاطع (Detailing)
یکی از حیاتیترین بخشهای نقشههای سازه، نمایش مقاطع برشخورده از تیرها، ستونها و پیها است. این جزئیات با مقیاس بزرگتر ترسیم میشوند تا تعداد، قطر، و فواصل دقیق میلگردها به وضوح نشان داده شود. جزئیات مقاطع باید شامل موارد زیر باشند:
- محل و اندازه میلگردهای اصلی و تقویتی
- نوع و فاصله خاموتها (stirrups)
- محل خمها و وصلهها (laps)
۳. اصول کلیدی در ترسیم و خواندن نقشهها
برای اینکه یک نقشه قابل استفاده و دقیق باشد، باید اصول زیر در آن رعایت شود:
- مقیاس مناسب: تمام نقشهها باید با مقیاسی استاندارد و واضح (مثلاً ۱:۵۰ یا ۱:۱۰۰) ترسیم شوند.
- نمادها و اختصارات استاندارد: استفاده از نمادهای مرسوم و استاندارد برای میلگردها (مانلاً φ16)، خاموتها، بتن و سایر مصالح ضروری است.
- جدول میلگردگذاری (Rebar Schedule): این جدول، که گاهی به آن “جدول آرماتور” نیز گفته میشود، یک خلاصه اجرایی از تمام میلگردهای مورد نیاز در هر المان سازهای است. این جدول شامل ستونهایی برای نوع المان، شماره میلگرد، قطر، طول و تعداد کل است که کار را برای تیم خرید و آرماتوربند بسیار ساده میکند.
- وضوح و خوانایی: نقشهها باید بدون ابهام و با خطوط و نوشتههای خوانا تهیه شوند تا جلوی هرگونه تفسیر اشتباه در کارگاه گرفته شود.
۴. نقش نرمافزار در نقشهکشی نوین
امروزه، نرمافزارهای تخصصی نقشهکشی مانند AutoCAD و Revit و نرمافزارهای تحلیل سازه مانند ETABS و SAP2000 فرآیند طراحی و ترسیم را متحول کردهاند. این نرمافزارها نه تنها محاسبات پیچیده را آسان میکنند، بلکه امکان تولید نقشههای دقیق و سهبعدی را نیز فراهم میآورند که به درک بهتر سازه کمک شایانی میکند.
نتیجهگیری
نقشهکشی اسکلت بتنی یک مهارت اساسی برای هر مهندس عمران است. این نقشهها نه تنها طرح یک سازه را نشان میدهند، بلکه تضمینکننده ایمنی، کارایی و اقتصاد یک پروژه هستند. توانایی درک و ترسیم دقیق این نقشهها، گامی حیاتی در جهت تبدیل یک طراحی نظری به یک سازه پایدار و موفق در دنیای واقعی است.
